本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发电厂工作机组供配电源箱的意义： 1、合理安排的分摊电。 2、简单对电路系统的开闭使用。 3、有较高的安全性加固会员等级，能举例子的表示电路系统的导通动态。

项目名称：656KW柴油密度电站空气能单机配电箱主要元件明细清单
配电装置箱主要电子器件清单表格
数字序号	称谓	产品型号标准	企业	规模	厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发调速电热泵机组控制机	HGM6110	只	1	众智
3	并网发减速机转速比设定器	C2002	只	1	孚创
4	整流电源适配器摸块	DC24V	只	1	众智
5	家庭型里面汽车继电器元件	HH54P    DC24V	只	2	正泰
6	全自动上面继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

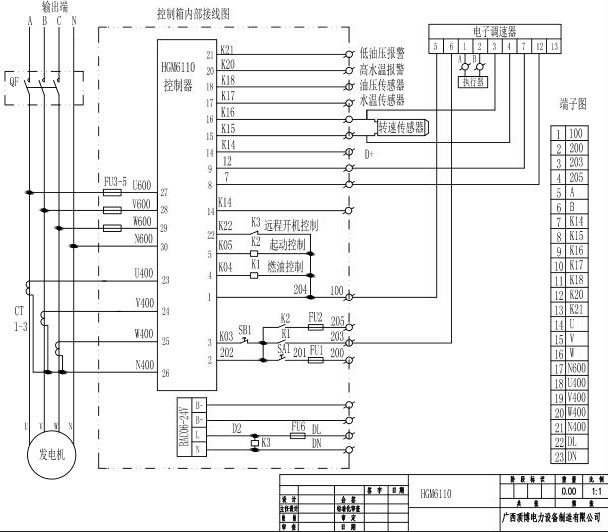

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dtcjq.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
