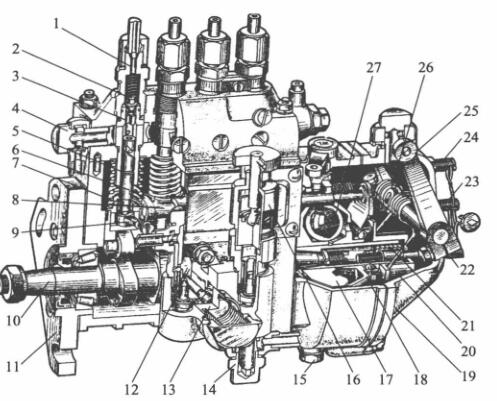

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

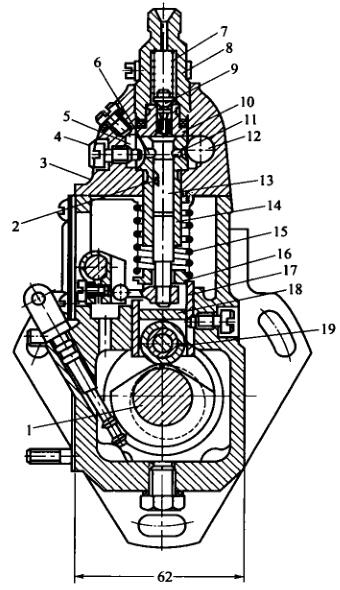

   I号喷油泵的分泵构造图

1-进行高压进气软管连接管; 2-皮肤油多阀; 3-皮肤油多阀块; 4,14-进油内六角螺丝; 5-套简; 6-液压泵; 7-液压泵压缩拉簧; 8-油门支撑杆;  9-自动调节臂; 10-轴承轴; 11-固定位置接盘; 12-石油管道泵剪力轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-推动盘; 18-从动盘; 19-结构件; 20-滑套; 21-校零压缩拉簧; 22-续航里程调控内六角螺丝; 23-怠速限位器器内六角螺丝; 24-髙速限位器器内六角螺丝; 25-可控硅调压手柄; 26-可控硅调压压缩拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的具体功效与反应是可以保障助力泵始于班次的精确性性，关于多缸柴油车机现阶段，还需可以保障各缸助力泵班次的同步性。起可以保障反应的区域是中键下部分到修正混凝土垫块上平米的超高H。当喷助力泵凸轮轴轴齿圈与曲轴齿圈对地点一些时，H越大，注塞泵倒闭进油孔的班次太早，助力泵始于班次也太早。于己，H越小，助力泵始于班次越延期。为此要随着设汁和耐压给出比较适合的中键体本职工作超高H，以可以保障助力泵始于班次的精确性性。

1-气缸轴; 2-轴向轴向液压泵泵泵斜槽; 3-泵盖; 4-导航定位螺母; 5-回油道; 6-回油孔; 7-冒油阀气拉簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向轴向液压泵泵泵; 14-轴向轴向液压泵泵泵套简;  15一轴向轴向液压泵泵泵气拉簧; 16-气拉簧座; 17-挺柱体:; 18-垫铁; 19-滑轮

  在多缸机，各分泵的H值应问题。优化垫板在喷真空泵量产时均已调好，不能不随性交换。垫板是用耐磨橡胶资料结合相结行热补救以增加氏硬度，那么选择中容易轮胎损伤。如长时刻选择后轮胎损伤较多，可换面选择。

  喷汽高压汽油泵泵体分两排两个部分，喷汽高压汽油泵上体主要代替的安裝轴向注塞泵泵泵偶件及冒油阀偶件，阴道主要代替的安裝凸轮轴轴、滚轴体和输汽高压汽油泵等。泵体前侧中西部开了检视窗孔，事先查检和整改泵续航里程。下处有检视发动机机油面的检视孔。喷汽高压汽油泵上体有一次油道，与各轴向注塞泵泵泵套筒很多的环型油槽连通。环型油槽则与轴向注塞泵泵泵套筒上的进、回油孔连通。由输汽高压汽油泵供来的低压证书油经过进进气软管插头插头进到油道中。油道中的汽液压力差由装在回进气软管插头插头内的回油阀操控，一需求提高在5～10kPa面积内。液压过低，在轴向注塞泵泵泵上行时，汽油可以不断经过进油孔进到轴向注塞泵泵泵上面油腔。当续航里程过少而使液压增大时，很多的汽油会顶开回油阀流进汽油细滤器中。
